ALL.CO 5 TRACCIA DI CAPITOLATO PER FORNITURA E POSA IN
OPERA DI SERRAMENTI REALIZZATI CON IL SISTEMA ALL.CO 5 GIUNTO
APERTO E BATTENTE.
MATERIALI.
L'esecuzione dei serramenti è in lega d'alluminio (6060) sotto
forma
di profilati estrusi come indicato dalla disposizione normativa
UNI
9006/1 (88/09). Lo stato di fornitura è in classe T5. Le
tolleranze
dimensionali sono conformi alla UNI 3879 (57-02).
CARATTERISTICHE DIMENSIONALI
-
Giunto aperto e battente.
-
Altezza battuta vetro: 21 mm (26 mm totale).
-
Dimensioni del tubolare dei profili base: 45 x 14 mm.
-
Sovrapposizione aletta: 6,5 mm
-
Fuga tra i profili: 5 mm.
-
Sistema di tenuta a giunto aperto, con precamera, con
guarnizione
centrale in EPDM con aletta tenuta in appoggio diretto su
apposito
piano inclinato del profilato mobile.
-
Fermavetri per alloggiamenti da 11 mm a 38 mm di spessore.
-
Telaio mobile profondità 45 mm e 52 mm (versione a battente)
con
altezza della camera tubolare di 11 mm per profili finestra e di
38
mm per profili maggiorati porta.
SICUREZZA
Al fine di non causare danni fisici o lesioni agli utenti, i
serramenti devono essere concepiti secondo le prescrizioni della
normativa in
materia di sicurezza DL. 626 del 19/9/94 - DL. 242 del 19/3/96 -
UNI 5832 e UNI 7697/00 (77-09).
CARATTERISTICA DELLA VETRAZIONE
La scelta della vetrazione deve essere effettuata secondo
criteri prestazionali per rispondere ai requisiti di risparmio
energetico,
isolamento acustico, controllo della radiazione solare,
sicurezza. Riferimento norme: UNI EN ISO 140/3, UNI 6534/00, UNI
EN 572/1,
UNI 7170, UNI 7172/00,UNI 7142/00, UNI 7143/00, UNI 7144/00.
GUARNIZIONI
Le guarnizioni dovranno essere esclusivamente quelle originali
studiate per il sistema a garanzia delle prestazioni dello
stesso e
rispondenti alle norme di riferimento UNI 3952/00, UNI 9122/1,
UNI 9122/2 + FA (89-1), UNI 9729 parti 1.2.3.4.
ISOLAMENTO ACUSTICO
La scelta della classe di isolamento acustico di un serramento
va correlata alla destinazione d'uso del locale nel quale
l'infisso dovrà
essere inserito e al livello del rumore esterno; il
comportamento del serramento in opera è influenzato da fattori
che non è possibile
definire a priori (h dal suolo, orientamento delle sorgenti
sonore, etc.). Il potere fonoisolante potrà essere quindi
stimato con buona
approssimazione, in base alla permeabilità all'aria del
serramento e al potere fonoisolante del vetro. Secondo la classe
di appartenenza
dell'infisso (A1, A2, A3) si effettuano delle correzioni al
potere fonoisolante del vetro sottraendo i valori di DRw: per la
classe A1 la
perdita di isolamento rispetto al vetro in dB è DRw > 8; per la
classe A2 è2 < DRw < 5; per la classe A3 è DRw< 2. Le norme di
riferimento sono le: UNI 8204, UNI 7170, UNI 7959, UNI 8270/3 =
ISO 140/3, UNI 7979/00.
ISOLAMENTO TERMICO
La scelta della prestazione di isolamento termico deve essere
operata in base alle esigenze di risparmio energetico secondo la
legge
10/91, e alle esigenze di benessere ambientale in riferimento
alla norma UNI 10345. Si può calcolare la trasmittanza termica
del
serramento a partire dai valori di trasmittanza dei profili e
della vetratura secondo il pr. EN 30077 con la formula:
Uw = (Ag Ug + Af Uf + Lg y l) / (Ag + Af)
EXPORT 50 T
in aggironamento
EXPORT 60 S
in aggironamento

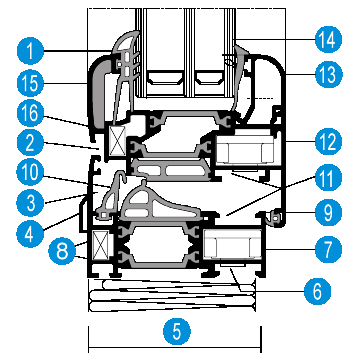

K 70 T

1 |
 |
GUARNIZIONE F.V. ESTERNA IN EPDM |
|
|
|
2 |
|
FORI DI DRENAGGIO ANTA |
|
|
|
3 |
|
CAMERA DEL GIUNTO APERTO |
|
|
|
4 |
|
FORI DI DRENAGGIO TELAIO |
|
|
|
5 |
|
PROFONDITA' DEL TELAIO |
|
|
|
6 |
|
GUARNIZIONE ISOLANTE A MURO |
|
|
|
7 |
|
CAMERA ACCESSORI INTERNA |
|
|
|
8 |
|
TAGLIO TERMICO IN P.A. 6.6 |
|
|
|
9 |
|
GUARNIZIONE DI BATTUTA INTERNA IN EPDM |
|
|
|
10 |
|
GUARNIZIONE PER GIUNTO APERTO IN EPDM |
|
|
|
11 |
|
CAMERA ACCESSORI EUROPEA |
|
|
|
12 |
|
CAMERA ACCESSORI INTERNA-ANTA |
|
|
|
13 |
|
FERMAVERTRO ARROTONDATO A SCATTO |
|
|
|
14 |
|
GUARNIZIONE FERMAVETRO INTERNA |
|
|
|
15 |
|
SQUADRETTA ALLINEAMENTO PVC |
|
|
|
16 |
|
SQUADRETTA ALLINEAMENTO ANTA |

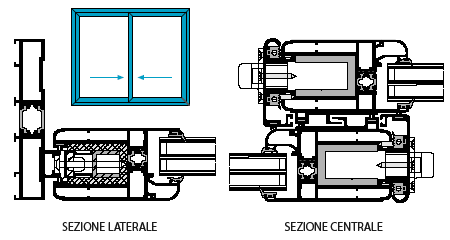

KS
130 AS
KS 130 AS
TRACCIA DI CAPITOLATO PER FORNITURA E POSA IN OPERA DI
INFISSI REALIZZATI CON LA COLLEZIONE PER SERRAMENTI A SCORRERE
Ks 130 AS

MATERIALI
L'esecuzione dei serramenti è in lega d'alluminio (6060) sotto
forma di profilati estrusi come indicato dalla disposizione
normativa UNI 9006/1 (88/09). Lo stato di fornitura è in classe
T5. Le tolleranze dimensionali sono conformi alla UNI 3879
(57-02).
CARATTERISTICHE DIMENSIONALI
-
Profondità telaio 129 mm
-
Profondità anta 58 mm
-
Larghezza nodo centrale:130 /mm
-
Vuoto massimo per la vetratura: 48 mm
-
Carrelli portata massima Kg 250 per anta
-
Sistema di tenuta mediante spazzolino verticale + EPDM
orizzontale
-
Sistema di chiusura multipunti
-
Assemblaggio anta 45° - telai 90°
-
Lunghezza bacchette 16 mm anta - 26 mm telai
PROTEZIONE SUPERFICIALE
La protezione dei profilati potrà essera effettuata mediante
ossidazione anodica con classe di spessore > a 15 micron come da
norma UNI 4522/00 (66-07), oppure mediante verniciatura a
polveri di poliesteri termoindurenti e polimerizzate in forno
nel rispetto delle procedure del marchio di qualità Qualicoat e
delle disposizioni
UNI 9983 (92-09).
RESISTENZA ALLA FINITURA
La finitura superficiale non deve subire corrosioni od
alterazioni di aspetto per un periodo di tempo adeguato alla
vita del manufatto. Le caratteristiche sufficienti per
assicurarne il comportamento in funzione del tipo di ambiente
sono specificate dalle norme UNI 4522/00 per l'ossidazione e
dalle UNI 9983/00 per la verniciatura, ricordando che i
principali fattori che influiscono sulla resistenza all'ambiente
sono la vicinanza al mare, l' inquinamento atmosferico, la
manutenzione e pulizia anche da pioggia.
SICUREZZA
Al fine di non causare danni fisici o lesioni agli utenti, i
serramenti devono essere concepiti secondo le prescrizioni della
normativa in materia di sicurezza DL. 626 del 19/9/94 - DL. 242
del 19/3/96 - UNI 5832 e UNI 7697/00 (77-09).
CARATTERISTICA DELLA VETRAZIONE
La scelta della vetrazione deve essere effettuata secondo
criteri prestazionali per rispondere ai requisiti di risparmio
energetico, isolamento acustico, controllo della radiazione
solare, sicurezza. Riferimento norme: UNI EN ISO 140/3, UNI
6534/00, UNI EN 572/1, UNI 7170, UNI 7172/00, UNI 7142/00, UNI
7143/00, UNI 7144/00.
GUARNIZIONI
Le guarnizioni dovranno essere esclusivamente quelle originali
studiate per il sistema a garanzia delle prestazioni dello
stesso e rispondenti alle norme di riferimento UNI 3952/00, UNI
9122/1, UNI 9122/2 + FA (89-1), UNI 9729 parti 1.2.3.4.
SIGILLANTI
I sigillanti devono corrispondere a quanto prescritto dalle
norme di riferimento UNI 9610/00, UNI 9611, UNI 3952/00. Tali
materiali non devono corrodere le parti in alluminio e sue leghe
con cui vengono in contatto.
ACCESSORI
Gli accessori dovranno essere quelli originali prodotti per
la serie e rispondenti ai criteri indicati nelle norme UNI e
alle disposizioni normative in materia di sicurezza DL. 626 e
DL. 242.
PRESTAZIONI
La serie Ks 130 AS risponde ai requisiti della norma UNI 7979/00
e EN 42-86-77.
ISOLAMENTO ACUSTICO
La scelta della classe di isolamento acustico di un serramento
va correlata alla destinazione d'uso del locale nel quale
l'infisso dovrà essere inserito e al livello del rumore esterno;
il comportamento del serramento in opera è influenzato da
fattori che non è possibile definire a priori (h dal suolo,
orientamento delle sorgenti sonore, etc.). Il potere
fonoisolante potrà essere quindi stimato con buona
approssimazione, in base alla permeabilità all'aria del
serramento e al potere fonoisolante del vetro. Secondo la classe
di appartenenza dell'infisso (A1, A2, A3) si effettuano delle
correzioni al potere fonoisolante del vetro sottraendo i valori
di DRw: per la classe A1 la perdita di isolamento rispetto al
vetro in dB è DRw > 8; per la classe A2 è 2 £ DRw < 5; per la
classe A3 è DRw < 2. Le norme di riferimento sono le: UNI 8204,
UNI 7170, UNI 7959, UNI 8270/3 = ISO 140/3, UNI 7979/00.
Il sistema adotta bacchette da 26 mm su telaio e da 16 mm su
anta, si avvale del marchio QUALITHERM
ISOLAMENTO TERMICO
La scelta della prestazione di isolamento termico deve essere
operata in base alle esigenze di risparmio energetico secondo la
legge 10/91, e alle esigenze di benessere ambientale con
riferimento alla norma UNI 10345. Si può calcolare la
trasmittanza termica del serramento a partire dai valori di
trasmittanza dei profili e della vetratura secondo il pr. EN
30077 con la formula:
Uw = (Ag Ug + Af Uf + Lg Yl) / (Ag + Af)
RESISTENZA MECCANICA
Il sistema e gli accessori saranno resistenti alle
sollecitazioni d' uso secondo i limiti stabiliti dalle norme UNI
9158 (88-02) e UNI EN 107/00 (83-03).
PULIBILITÀ
Per mantenere il più possibile inalterate nel tempo le superfici
anodizzate o verniciate, è necessario che le stesse vengano
opportunamente pulite con i prodotti adatti. Le caratteristiche
di tali prodotti assieme alla frequenza di pulizia da adottare
sono definite nei progetti di norma UNIMET E12.04.270.0 ed E12.04.277.0.
CERTIFICAZIONI
Sarà possibile richiedere al costruttore dei serramenti o in
mancanza al produttore dei profilati, la riproduzione in
fotocopia di certificazioni di
prove di laboratorio relative a determinate prestazioni.
I prodotti sono certificati secondo il marchio di qualità
QUALICOAT e QUALITHERM.
Traccia per capitolato di infissi in alluminio per serramenti
a scorrere KS 130 AS
Fornitura e posa in opera di infissi realizzati con la
collezione per serramenti a taglio termico alzante scorrevole
Ks130AS con sistema di tenuta a mezzo di spazzolini e di
guarnizioni EPDM.
I profilati sono estrusi in lega di alluminio 6060 (UNI 9006/1),
stato di fornitura T5 con tolleranze dimensionali e spessori
conformi alla norma UNI 3879. L’isolamento termico à ottenuto
grazie a bacchette da 26 e 16 mm in poliammide P.A. 6.6 caricate
al 25% di fibre di vetro.
Il telaio fisso avrà profondità di 129 mm, mentre la profondità
dell'anta sarà di 58 mm il nodo centrale potrà avere una
larghezza di 130 mm Il sistema di tenuta è assicurato
verticalmente a mezzo di spazzolini con pinna centrale
flessibile interposta tra anta e telaio: orizzontalmente con
guarnizioni in EPDM, lo scorrimento è ottenuto per mezzo di
carrelli con una portata massima di Kg 250 per anta.
Il vuoto per la vetratura sarà di 48 mm, per vetrazioni da 10 a
40 mm La sigillatura dei vetri dovrà avvenire secondo le
indicazioni riportate a catalogo e solo ed esclusivamente con
guarnizioni fermavetro originali.
Appositi fori di drenaggio dovranno essere previsti sul traverso
superiore e su quello inferiore al fine di permettere il
corretto funzionamento del serramento.
I limiti di impiego dei profili sono funzione delle
caratteristiche geometriche degli stessi, della portata degli
accessori e dei carichi di esercizio.
Gli accessori utilizzati nella fabbricazione delle diverse
tipologie dovranno essere solo ed esclusivamente quelli
originali studiati appositamente per il sistema e riportati a
catalogo e distribuiti da All.co S.p.a., l'utilizzo di prodotti
diversi da quelli indicati oppure il montaggio parziale o
incorretto degli stessi comporterà la nullità dei certificati di
prova e garanzia.
La fabbricazione e la posa dovranno avvenire secondo i criteri
di lavoro indicati dal produttore di profilati: l'assemblaggio
dei profili avverrà con squadrette in alluminio pressofuso a
bottone,in alluminio estruso a cianfrinare o a spinare, i tagli
dovranno essere protetti a mezzo di sigillanti acrilici o
siliconici applicati con le apposite macchinette di sigillatura.
La protezione e finitura dei profilati avverrà a mezzo dei
normali trattamenti di superficie, anodizzazione o ossidazione
anodica conforme al marchio di qualità QUALANOD oppure a mezzo
di verniciatura con polveri di poliesteri termoindurenti e
polimerizzate in forno a temperature comprese tra 185°C e 195°C,
in conformità del marchio di qualità QUALICOAT.
Le caratteristiche di tenuta dovranno rispondere alle seguenti
classi riferite alle norme UNI 7979 e EN 42-77-86.
|
