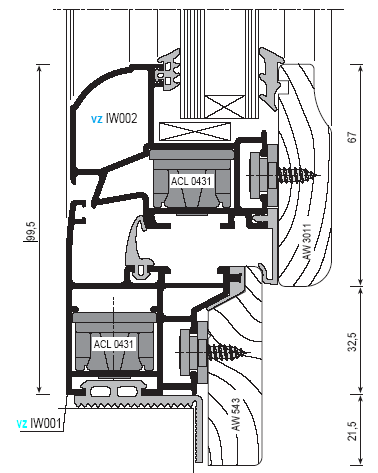

KAPPA WOOD

TRACCIA DI CAPITOLATO PER FORNITURA E POSA IN OPERA DI SERRAMENTI REALIZZATI CON IL SISTEMA ALLUMINIO-LEGNO K WOOD A GIUNTO APERTO E BATTENTE.

PROFILATI

• Estrusi in lega di alluminio 6060 (UNI 9006/1).

• Stato di fornitura T5.

• Tolleranza dimensionale e spessori (UNI 3879).

LEGNO

• Legno massello TULIPIER grado minimo di umididà 10 - 12%.

• Rivestimento in legno (rovere, noce - canaletto, ciliegio,
  mogano, laccato bianco) incollato mediante colla poliuretanica.

CARATTERISITCHE TECNICHE

• Dimensioni tubolare dei profili base: 26x18 mm

• Sovrapposizione battente: 6,5 mm

• Fuga tra i profili: 5 mm

• Camera accessori: 21 mm (europea)

• Sistema di tenuta: Giunto Aperto

• Dimensione della precamera: 4,1 cm2

• Altezza battuta vetro effettiva: 22 mm

• Vetro consigliato 23 mm (7/12/4)

• Design: anta mobile con raggiatura esterna e modanatura interna con possibiltà di inserire i fermavetri in legno.

PROTEZIONE SUPERFICIALE
La protezione dei profilati potrà essera effettuata mediante ossidazione anodica con classe di spessore > a 15 micron come da norma UNI 4522/00 (66-07), oppure mediante verniciatura a polveri di poliesteri termoindurenti e polimerizzate in forno nel rispetto delle procedure del marchio di qualità Qualicoat e delle disposizioni UNI 9983 (92-09).

RESISTENZA ALLA FINITURA
La finitura superficiale non deve subire corrosioni od alterazioni di aspetto per un periodo di tempo adeguato alla vita del manufatto. Le caratteristiche sufficienti per assicurarne il comportamento in funzione del tipo di ambiente sono specificate dalle norme UNI 4522/00 per l'ossidazione e dalle UNI 9983/00 per la verniciatura, ricordando che i principali fattori che influiscono sulla resistenza all'ambiente sono la vicinanza al mare, l'inquinamento atmosferico, la manutenzione e pulizia anche da pioggia.

SICUREZZA.
Al fine di non causare danni fisici o lesioni agli utenti, i serramenti devono essere concepiti secondo le prescrizioni della normativa in materia di sicurezza DL. 626 del 19/9/94 - DL. 242 del 19/3/96 - UNI 5832 e UNI 7697/00 (77-09).

CARATTERISTICA DELLA VETRAZIONE
La scelta della vetrazione deve essere effettuata secondo criteri prestazionali per rispondere ai requisiti di risparmio energetico, isolamento acustico, controllo della radiazione solare, sicurezza. Riferimento norme: UNI EN ISO 140/3, UNI 6534/00, UNI EN 572/1, UNI 7171, UNI 7172/00, UNI 7142/00, UNI 7143/00, UNI 7144/00.

GUARNIZIONI
Le guarnizioni dovranno essere esclusivamente quelle originali studiate per il sistema a garanzia delle prestazioni dello stesso e rispondenti alle norme di riferimento UNI 3952/00, UNI 9122/1, UNI 9122/2 + FA (89-1), UNI 9729 parti 1.2.3.4.

SIGILLANTI
I sigillanti devono corrispondere a quanto prescritto dalle norme di riferimento UNI 9610/00, UNI 9611, UNI 3952/00. Tali materiali non devono corrodere le parti in alluminio e sue leghe con cui vengono in contatto.

ACCESSORI
Gli accessori dovranno essere quelli originali prodotti per la serie e rispondenti ai criteri indicati nelle norme UNI e alle disposizioni normative in materia di sicurezza DL. 626 e DL. 242.

PRESTAZIONI
La serie K WOOD risponde ai requisiti della norme UNI 7979/00.

ISOLAMENTO ACUSTICO
La scelta della classe di isolamento acustico di un serramento va correlata alla destinazione d'uso del locale nel quale l'infisso dovrà essere inserito e al livello del rumore esterno; il comportamento del serramento in opera è influenzato da fattori che non è possibile definire a priori (h dal suolo, orientamento delle sorgenti sonore, etc.). Il potere fonoisolante potrà essere quindi stimato con buona approssimazione, in base alla permeabilità all'aria del serramento e al potere fonoisolante del vetro. Secondo la classe di appartenenza dell'infisso (A1, A2, A3) si effettuano delle correzioni al potere fonoisolante del vetro sottraendo i valori di ÐRw: per la classe A1 la perdita di isolamento rispetto al vetro in dB è ÐRw > 8; per la classe A2 è 2 Ð Rw < 5; per la classe A3 è ÐRw < 2. Le norme di riferimento sono le: UNI 8204, UNI 7170, UNI 7959, UNI 8270/3 = ISO 140/3, UNI 7979/00.

ISOLAMENTO TERMICO
La scelta della prestazione di isolamento termico deve essere operata in base alle esigenze di risparmio energetico secondo la legge 10/91, e alle esigenze di benessere ambientale on riferimento alla norma UNI 10345. Si può calcolare la trasmittanza termica del serramento a partire dai valori di trasmittanza dei profili e della vetratura secondo il pr. EN 30077 con la formula: Uw = (Ag Ug + Af Uf + LgYl) / (Ag + Af)

RESISTENZA MECCANICA
- Il sistema e gli accessori saranno resistenti alle sollecitazioni d' uso secondo i limiti stabiliti dalle norme UNI 9158 (88-02) e UNI EN 107/00 (83-03).

PULIBILITÀ.
Per mantenere il più possibile inalterate nel tempo le superfici anodizzate o verniciate, è necessario che le stesse vengano opportunamente pulite con i prodotti adatti. Le caratteristiche di tali prodotti assieme alla frequenza di pulizia da adottare sono definite nei progetti di norma UNIMET E12.04.270.0 ed E12.04.277.0.

CERTIFICAZIONI
Sarà possibile richiedere al costruttore dei serramenti o in mancanza al produttore dei profilati, delle riproduzioni in fotocopia di certificazioni di prove di laboratorio relative a determinate prestazioni.

Traccia per capitolato tecnico con All.co K WOOD
Fornitura e posa in opera di serramenti realizzati con il sistema K WOOD. I profilati sono estrusi in lega di alluminio 6060 (UNI 9006/1), stato di fornitura T5, tolleranza dimensionali e spessori secondo la norma UNI 3869. Le cornici sono realizzate in legno massello TULIPIER rivestite in legno (rovere, ecc.).
Il telaio fisso dovrà avere profondità totale 59 mm. Il telaio mobile avrà profondità di 78,75 mm co n altezze, della camera tubulare, di 18 mm per le finestre oppure di 38 mm nella versione maggiorata per le porte al fine di avere una resistenza proporzionata alle sollecitazioni che intervengono sul serramento. Il sistema di tenuta sarà a giunto aperto con guarnizione centrale in Dutral con aletta di tenuta in appoggio diretto sull'apposito piano inclinato del profilo mobile. Nel traverso inferiore fisso dovranno essere effettuate delle asolature per lo scarico dell'acqua.
Gli angoli della guarnizione centrale e del profilato dovranno essere sigillati tra loro per evitare infiltrazioni di aria e di acqua. Tra muro e telaio sarà inserita una guarnizione perimetrale isolante. I profili di legno saranno uniti alla struttura in alluminio mediante blocchetti in plastica, nella zona di taglio dovranno essere trattati con apposito prodotto impregnante. Nelle traverse mobili inferiori e superiori , nelle quali è alloggiato il vetro, dovranno essere praticati due fori di areazione per la zona perimetrale sottovetro. Accessori e guarnizioni dovranno essere quelli originali prodotti per la serie. La protezione e la finitura dei profilati di alluminio potranno essere effettuate anodizzazione con spessore minimo di 15 micron (UNI 4522-66), o verniciatura a polveri poliesteri termoindurenti e polimerizzati in forno a temperatura compresa tra 185 °C e 195 °C, effettuata con impianti di verniciatura verticali tipo K10 a 10 passaggi con fosfocromatione gialla, negli spessori richiesti compresi tra 30 e 60 microns, nel rispetto delle norme QUALICOAT. Le classi di tenuta dovranno essere quelle previste e certificate secondo le norme Italiane UNI 7979 ed EN 42-77-86 e più precisamente A3,E4,V3. Le caratteristiche di tenuta dovranno essere dimostrabili con riproduzione in fotocopia del certificato di collaudo effettuato dal costruttore del serramento, in mancanza, del produttore dei profilati.

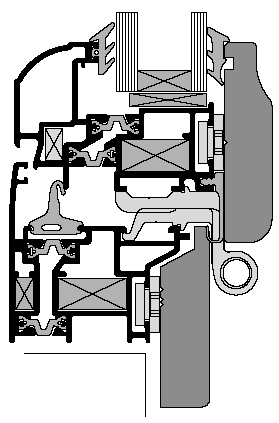

KAPPA WOOD T

CARATTERISTICHE TECNICHE DEL SISTEMA K WOOD T

IMPIEGO
Costruzione di porte/finestre a battente a taglio termico in legno-alluminio con una o più ante e aperture verso l’interno e verso l’esterno, a vasistas, a antaribalta e a ribalta scorrevole.

DATI TECNICI DEL SISTEMA

• Profondità telaio fisso: 66,3 mm

• Profondità anta: 86,0 mm

• Larghezza nodo centrale: 141,0 mm

• Fuga tra i profili: 5,0 mm

• Vetro consigliato: 30,0 mm

• Portata massima cerniere 2 ali: 75 Kg

• Taglio termico: 16,0 mm

• Assemblaggio: 45°

• Camera accessori: europea

• Sistema di tenuta: giunto aperto

• Sistema di chiusura: multipunto

CARATTERISTICHE DEI PROFILATI
Estrusi in lega di alluminio EN AW 6060 (UNI EN 573-3:1996 e EN 755-2:1999).
Stato di fornitura T5 (UNI EN 515:1996).
Tolleranza dimensionale e spessori (UNI EN 12020-2:2002).
Barrette in poliammide 66 rinforzato al 25% con fibre di vetro, assemblate con i profili di alluminio mediante rullatura meccanica computerizzata conferente una resistenza allo scorrimento superiore a 24 NW/mm2.
Cornici in legno massello Tulipier o Abete con grado minimo di umidità 10÷12%.
Rivestimento in legno (rovere, noce canaletto, ciliegio, mogano, laccato bianco) incollato mediante colla poliuretanica.

FINITURA SUPERFICIALE
La protezione dei profilati in alluminio viene effettuata mediante ossidazione anodica con classe di spessore maggiore di 15 micron, oppure mediante verniciatura a polveri di poliesteri termoindurenti e polimerizzate in forno con spessore medio garantito di 60 micron per le parti principali in vista, in conformità con le disposizioni contenute nelle norme Europee UNI 3952:1998 e UNI 9983:1992, e nel rispetto delle procedure previste rispettivamente dai marchi di qualità Qualital: QUALANOD E QUALICOAT.

GUARNIZIONI
Le guarnizioni utilizzate per il sistema sono originali, studiate e prodotte a garanzia delle prestazioni del sistema stesso e rispondenti ai criteri indicati nelle norme Europee di riferimento UNI 3952:1998, UNI 9122:89, UNI 9122-2:1987, UNI 9729-1/4:1990.

ACCESSORI
Gli accessori utilizzati per il sistema sono originali, studiati e prodotti a garanzia delle prestazioni del sistema stesso e rispondenti ai criteri indicati nelle norme Europee e alle disposizioni normative Italiane di riferimento in materia di sicurezza (D.Lgs. 626 del 19/09/94 e D.L. 242 del 19/03/96).

RESISTENZA MECCANICA
Il sistema e gli accessori sono resistenti alle sollecitazioni d'uso secondo i limiti stabiliti dalle norme Europee UNI 9158:1988 e UNI EN 107:1983.

CERTIFICAZIONI
Le prestazioni di permeabilità all’aria, tenuta all’acqua e resistenza al vento della serie ‘K Wood T’ sono in corso di certificazione presso i laboratori dell’”ITC-CNR” di Milano.
Le copie dei documenti ufficiali certificanti l’effettiva classificazione del sistema in base alle sue prestazioni caratteristiche potranno essere richieste ad All.co s.p.a..

TRACCIA DI CAPITOLATO TECNICO PER FORNITURA E POSA IN OPERA DI SERRAMENTI A BATTENTE IN ALLUMINIO A TAGLIO TERMICO E LEGNO REALIZZATI CON IL SISTEMA “K WOOD T”
Fornitura e posa in opera di serramenti realizzati con i profili composti in alluminio a taglio termico e legno del sistema “K WoodT”, prodotto da All.co s.p.a., o similare.
I profilati dovranno essere realizzati mediante estrusione in lega di alluminio EN AW 6060-T5 con spessori e tolleranze dimensionali conformi alla norma UNI EN 12020-2:2002.
Il taglio termico dei profili dovrà essere realizzato mediante barrette da 16 mm in poliammide 66 rinforzato al 25% con fibre di vetro.
L’assemblaggio di queste ultime con i profili in alluminio dovrà essere operato mediante rullatura meccanica computerizzata per garantire una resistenza allo scorrimento superiore a 24 NW/mm2.
Le cornici dovranno essere realizzate in legno massello Tulipier o Abete con grado minimo di umidità 10÷12%, e rivestite con lamina di legno (rovere, noce canaletto, ciliegio, mogano) incollata mediante colla poliuretanica, o laccate bianche.
Gli infissi, del tipo a “camera europea standard”, dovranno essere caratterizzati dal sistema di tenuta cosiddetto “a giunto aperto” garantita da una guarnizione centrale in EPDM con aletta di tenuta in appoggio diretto sull’apposito piano inclinato del profilo mobile, e da un sistema di chiusura multipunto.
Il montaggio dovrà avvenire mediante tagli e giunzioni a 45°.
Il telaio fisso dovrà avere profondità di 66,3 mm e quello mobile di 86 mm.
Il nodo centrale dovrà avere una larghezza di 141 mm e quello laterale una larghezza di 99,5 mm.
L’assemblaggio dei profili sarà effettuato mediante squadrette in alluminio pressofuso a bottone o in alluminio estruso a cianfrinare o spinare.
I serramenti dovranno essere realizzati avendo cura di praticare nel traverso inferiore del telaio fisso, così come in quelli inferiore e superiore del telaio mobile, opportuni fori e asolature rispettivamente per lo scarico dell’acqua e l’aerazione di compensazione della pressione del vapore.
I profili di legno, uniti alla struttura in alluminio mediante appositi blocchetti in plastica, dovranno essere trattati lungo la superficie di taglio con apposito prodotto impregnante e si dovrà, inoltre, avere cura di sigillare, con appositi sigillanti acrilici o siliconici, gli angoli dei profilati e di inserire una guarnizione perimetrale isolante tra muro e telaio onde evitare infiltrazioni di aria e acqua.
Si dovranno utilizzare accessori e guarnizioni originali specificamente prodotti per la serie.
La protezione e la finitura dei profilati di alluminio potranno essere effettuate con anodizzazione di spessore minimo 15 micron (UNI 3952:1998) nel rispetto delle norme QUALANOD, o verniciatura a polveri di poliesteri termoindurenti e polimerizzati in forno a temperatura compresa tra 185 e 195°C, effettuata con impianti di verniciatura verticali a 10 passaggi con cromatazione gialla, negli spessori richiesti compresi tra 30 e 60 micron, nel rispetto delle norme QUALICOAT.
